新闻资讯
地址:云南省曲靖市马龙县东光工业园区(呈钢集团2号门对面)
电话:0874-8884618
传真:0874-8884618


地址:昆明经开区昆钢·泛亚物流中心B区3栋1楼107号
电话:0871-65021307
传真:0871-63926258
您现在的位置:首页 > 新闻资讯 >公司新闻> 热浸镀锌优点
热浸镀锌优点

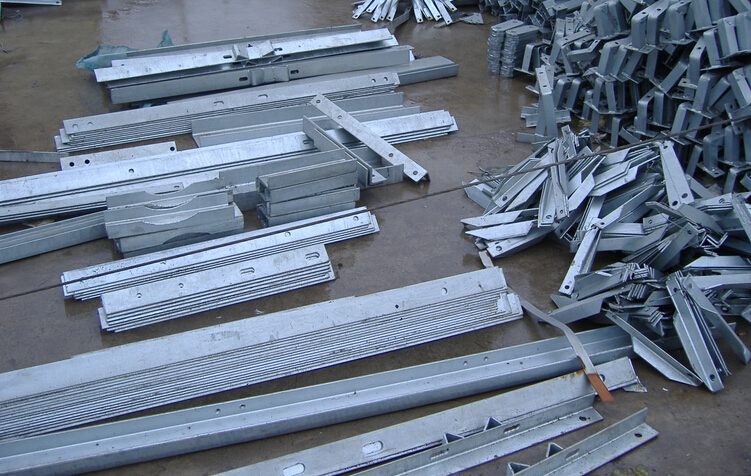

  1.整个钢材表面均受到保护,无论在凹陷处管件内部,或任何其它涂层很难进入的角落,溶化锌均很容易均匀的覆盖上。

  热浸镀锌2.镀锌层的硬度值比钢材还大。最上层的Eta layer 只有 70 DPN 硬度,故易受碰撞而凹入,但下层Zeta layer 及 delta layer 分别有179及211 DPN 硬度值比铁材的159 DPN硬度值最还高,故其抗冲击及抗磨耗性均相当良好。

  3.在边角区,锌层往往比其它地方还厚,且有良好的韧性及抗磨耗性。而其它涂层在此边角处,往往是最薄最不易施工,最易受伤害处,故常须再维护。

  4.即使因受很大的机械伤害或其它原因。造成一小部份的锌层脱落,将铁基裸露,此时,周围锌层就会发挥牺牲阳极的功能,来保护此处钢铁,使其不受侵蚀。而其它涂层则刚好相反,锈会马上生成,且迅速漫延至涂层下面,引起涂层剥落。

  5.锌层在大气中的消耗是非常缓慢的,约为钢铁腐蚀速率的1/17至1/18,且是可预估的。其寿命远超过其它任何涂层。

  6.镀层寿命在某一特定的环境下,主要视镀层厚度而定。而镀层厚度又受钢铁厚度而决定,即越厚的钢铁易得较厚的镀层,故同一个钢构中厚的钢铁部位一定也得到较厚的镀层,以保证得到更长的寿命。

  7.因美观、艺术,或在特定严重腐蚀环境使用时,镀锌层可再施以上漆处理duplex system,只要漆的系统选用正确、施工容易,其防蚀效果比单独上漆及热浸锌寿命加起来还要好上1.5~2.5倍。

  8.用锌层来保护钢铁,除了热浸镀锌法外,尚有其它数种方法,其优劣比 较如表3,一般使用最广、防蚀效果最好且经济效益最佳
